"Stummel" Abknickschutz für Tauchpumpen

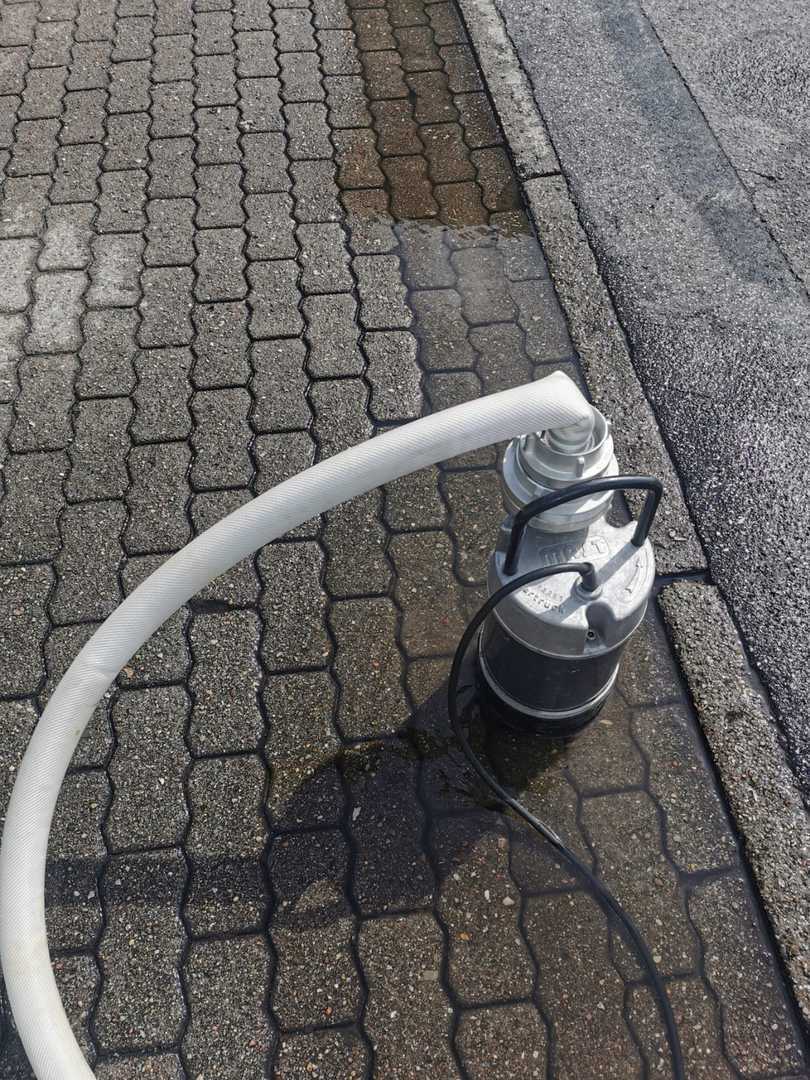

Einige Modelle der Mast Tauchpumpen sind nach DIN 14 425 zertifiziert welche unter anderem vorgibt, dass der Pumpenausgang senkrecht nach oben zu führen ist. Ein im Einsatz an die Pumpe angeschlossener Druckschlauch wird je nach Aufbau abknicken.

Diese Problematik kann nur mittels einem 90° Rohrbogen oder einem formstabilen Schlauch gelöst werden. Formstabile Schläuche werden meistens in Längen von 3 und 5 Metern am Markt angeboten. Um im Einsatz lediglich das abknicken eines Schlauches an einer Tauchpumpe zu unterbinden, ist die Beschaffung eines Spiralschlauchs für diesen Zweck etwas kostenintensiv.

Wir sind daher einen anderen Weg gegangen und haben uns gefragt wie kurz kann/muss ein Schlauch überhaupt sein damit er den gleichen Mehrwert in den Einsatz einbringt. Viele Anwender müssen neben den hohen Anschaffungskosten auch die Platzproblematik sprich verlasten auf dem Fahrzeug dauerhaft lösen.

Wir haben in den ersten Versuchen mit einer Mast TP4-1 begonnen und herausgekommen ist das Projekt „Stummel“. Die Idee war eine sehr kostengünstige, funktionale und zugleich platzsparende Lösung zu generieren.

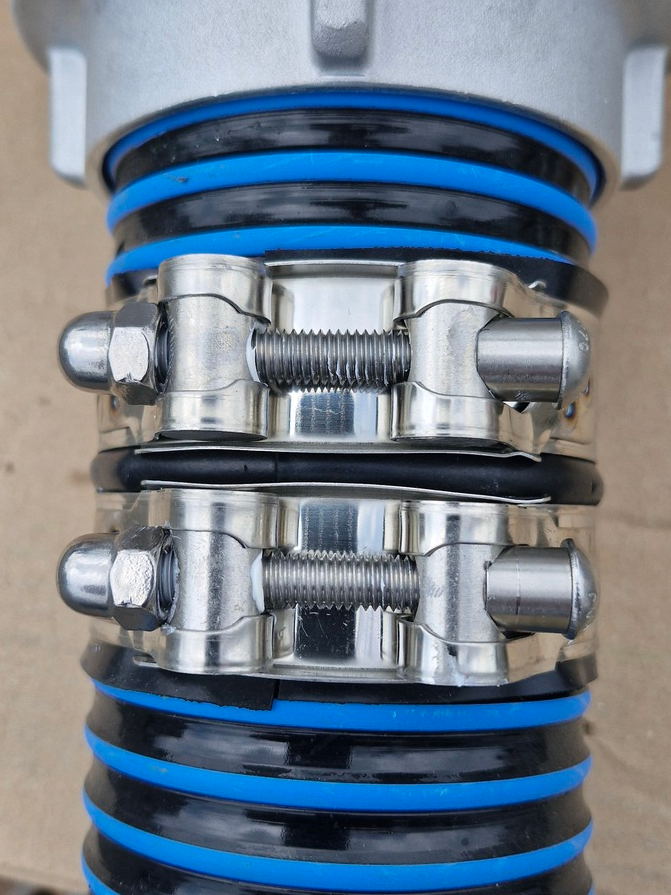

Alle „Stummel“ haben wie nahezu alle unsere Schläuche geschmiedete Kupplungen mit Sägezahnstutzen und werden mit W4 Bolzenschellen an ihrem Platz gehalten. Die Bolzenschelle rechtfertigen wir damit das der spätere Anwender bei einem Defekt in der Lage ist, den Schlauch mit „Bordmitteln“ wieder reparieren kann. Bei den größeren Schläuchen ist immer ein doppelter Einband vorhanden sodass im Falle einer defekten oder verlustigen Schelle immer noch Ersatz verfügbar ist.

Stummel Storz C

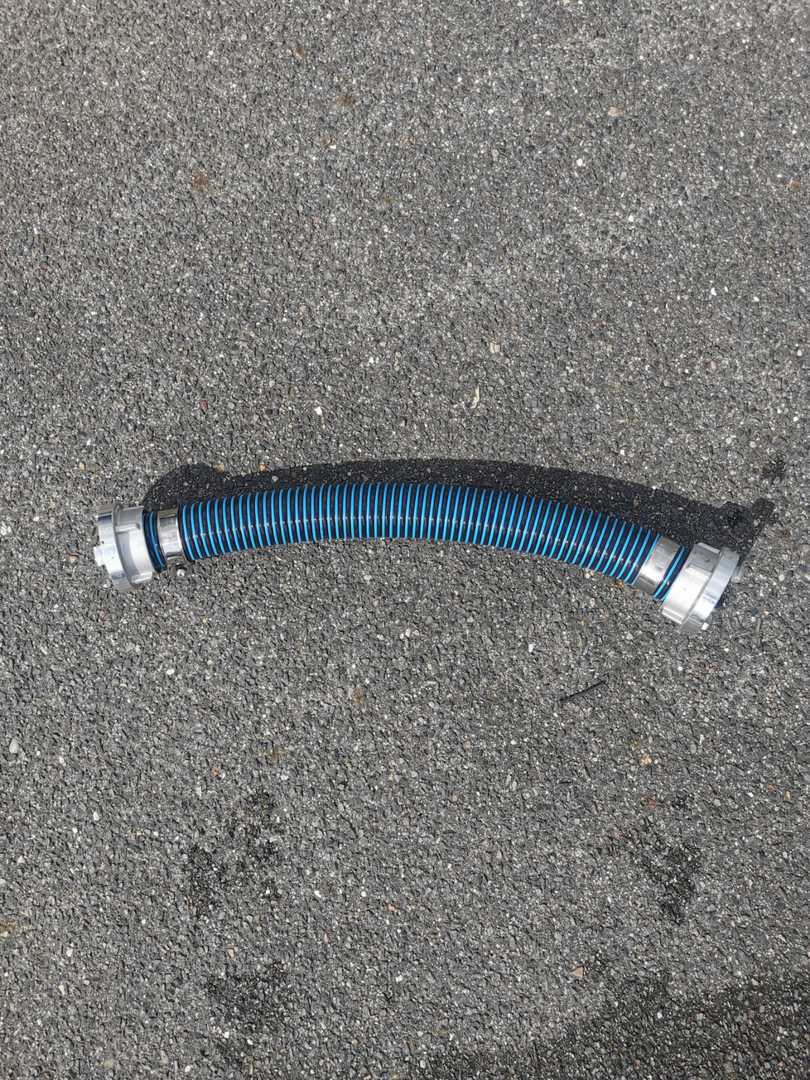

Stummel Storz C für Mast TP 4-1und Mast T6L Schlauchlänge 70cm, Sägezahnkupplung einfacher W4 Einband Die Länge ist ausreichend um das angeschlossene Schlauchgewicht in der Baugröße C zu kompensieren.

Stummel Storz B

Stummel Storz B-75 für Mast T8, TP 8-1 (alte Ausführung), TP8-1N Schlauchlänge 100cm, Sägezahnkupplung doppelter W4 Einband. Zur Kompensation des Schlauchgewichtes ist dieser Schlauch etwas länger damit es jederzeit möglich ist die Pumpe stabil zu positionieren.

Art.-Nr. 43151070

Stummel Storz C 700mm

39,00 €

(Preise inkl. gesetzlicher MwSt., zzgl. Versand)

Art.-Nr. 43175100

Stummel Storz B 1000mm

77,00 €

(Preise inkl. gesetzlicher MwSt., zzgl. Versand)

Weitere Anwendungsmöglichkeiten

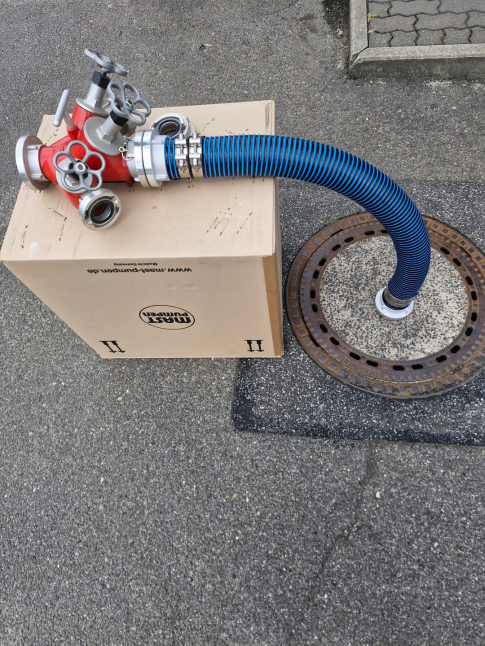

Wir haben zudem heraus gefunden,das man den Schlauch auch als Einlaufschlauch in einen Gully sehr gut verwenden kann. Der Klassiker ist doch, dass die meisten einfach den B- oder C-Schlauch in den Schacht hängen, wodurch der Schlauch aber an der Kante „würgt“ und eure Förderrate resultierend sinkt. Ist auch immer gut zu hören, wenn die Kupplungen im Schacht anfangen zu „klingeln“.

Die meisten die einen Verteiler als Einlaufarmatur nutzen kennen folgende Problematik. Steht der Verteiler zu dicht dran, geht einiges drüber und überschwemmt die Straße. Also positioniert ihr ihn mit etwas Abstand vom Einlauf. Sinkt nun die Förderrate im Einsatzverlauf, ändert sich die Parabel und ihr habt wieder das Wasser auf der Straße. Somit müsst ihr mit Verteiler und „Stummel“ nur einmal aufbauen und nicht mehr nachkorrigieren. Den „Stummel“ könnt ihn auch alternativ zum Verteiler als Auslaufarmatur verwenden. Wenn der Schlauch im klassischen Lenzeinsatz einfach nur auf die Straße gelegt wird, kippt euch fast immer die letzte Kupplung an und ihr bekommt eine Minderleistung. Bei einer TP 8-1, wenn die Kupplung nur leicht angekantet ist, verliert ihr bei einer Förderstrecke von 40 Metern ca. 100 Liter in der Minute! Man kann es immer gut daran erkennen, dass kein Vollstrahl aus dem Schlauch kommt. Die Spezis legen deswegen immer etwas Schweres drauf, damit die Kupplung geradesteht. Leider kommt es dabei häufig zum Nebeneffekt, dass das „Gewicht“ verrutscht und der Schlauch im Einsatzverlauf eingeschnürt wird und eine Minderleistung das Ergebnis ist.
