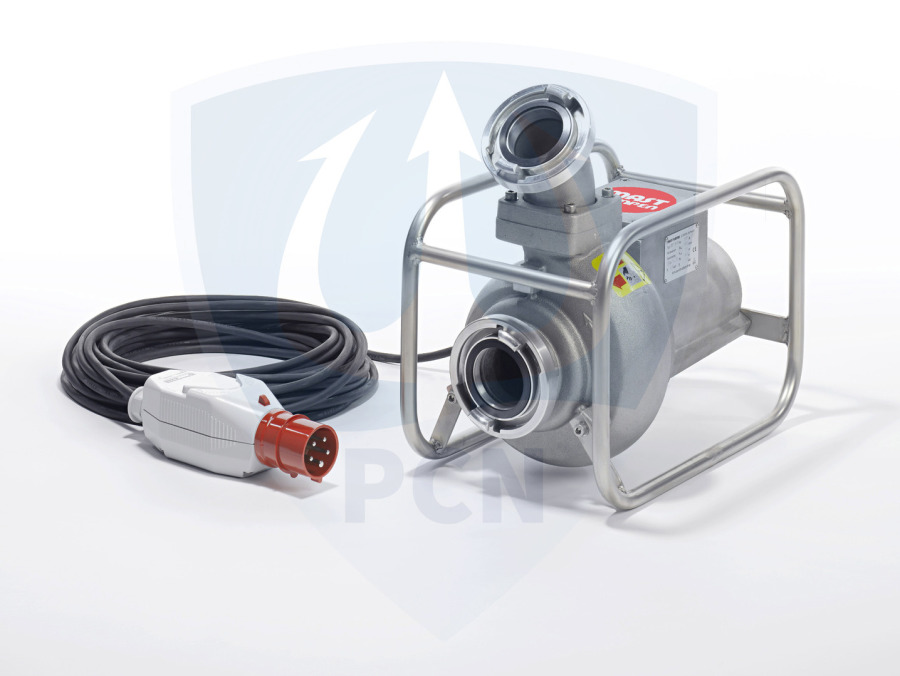

Mast Abwassertauchpumpe ATP-15R (400V)

Die Hochwasserschutzpumpe der Sonderklasse. Überlegen, technisch ausgereift und sehr hart im Nehmen. Diese Pumpe wird überwiegend von THW- und Feuerwehreinheiten eingesetzt, findet aber immer häufiger ihren Weg in Klärwerke und städtische Betriebe. Ihren endgültigen Durchbruch erzielte diese Pumpe beim Einsatz „Ahrtalhochwasser“. Uns wurde im Nachgang von vielen Anwendern bestätigt, wie zuverlässig und dauerhaft diese Pumpe ihre Arbeit verrichtet hat. Insbesondere das dauerhafte Leer- und Abpumpen von Gebäudekellern über Tage und Wochen mit erheblichen Mengen an Schlamm hat viele Anwender nachhaltig tief beeindruckt. Daher ist es nicht verwunderlich, dass eine ständig steigende Zahl von Anwendern bei Neu- oder Ersatzbeschaffung die Mast ATP 15R im Focus hat. Ein weiterer nicht unwesentlicher Vorteil ist die Reparaturfreundlichkeit dieser Pumpe. Diese kann schnell und monetär überschaubar im eigenen Hause instand gesetzt werden. In Bezug auf die Lebenszykluskosten ist eine Mast ATP 15R sehr attraktive Beschaffung, da sie sich genauso schnell wie eine TP 4-1 warten und in stand setzten lässt.

Art. Nr. 41315R





Kaufpreis

Schlamm/Abwassertauchpumpe

Mast ATP 15R

3.150,08 €

(Preise inkl. gesetzlicher MwSt., zzgl. Versand)

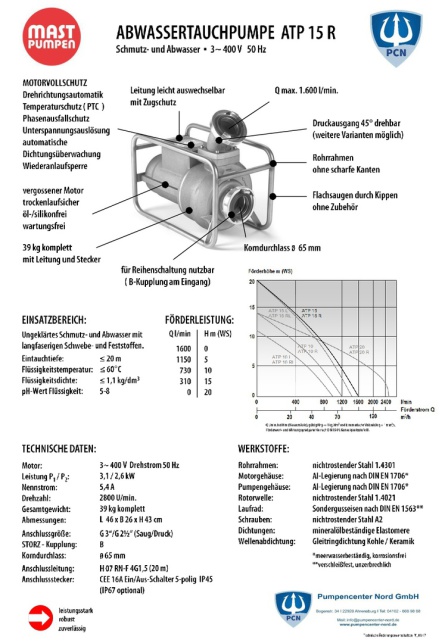

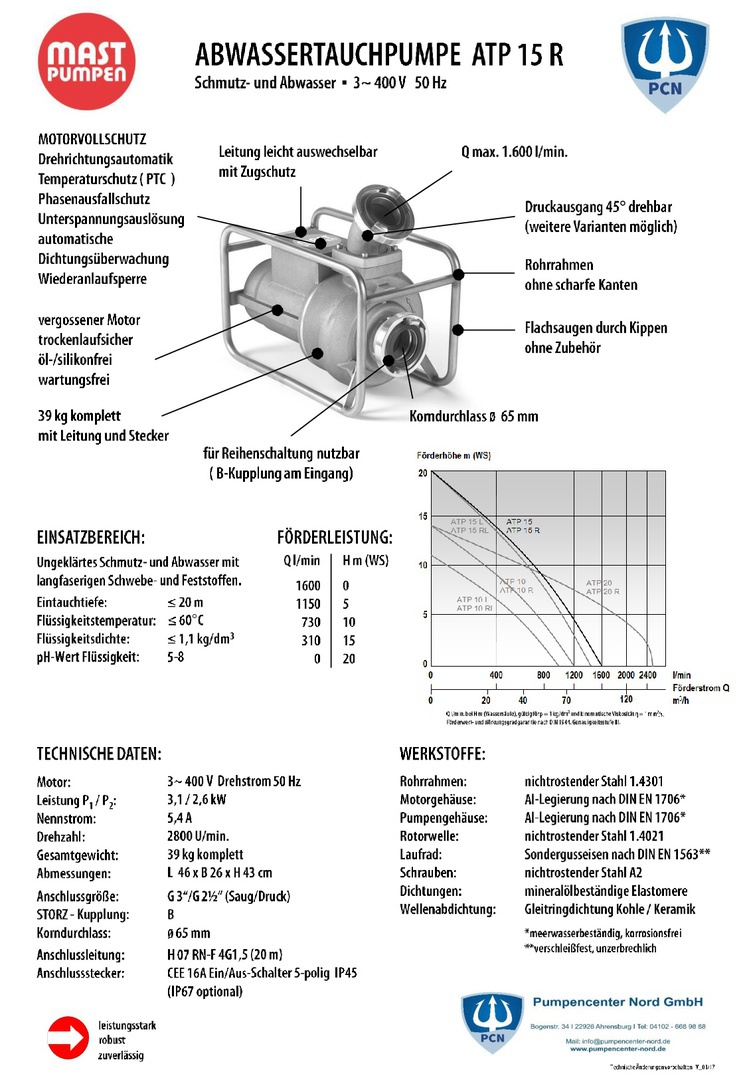

ATP15R.pdf
PDF-Dokument [422.9 KB]

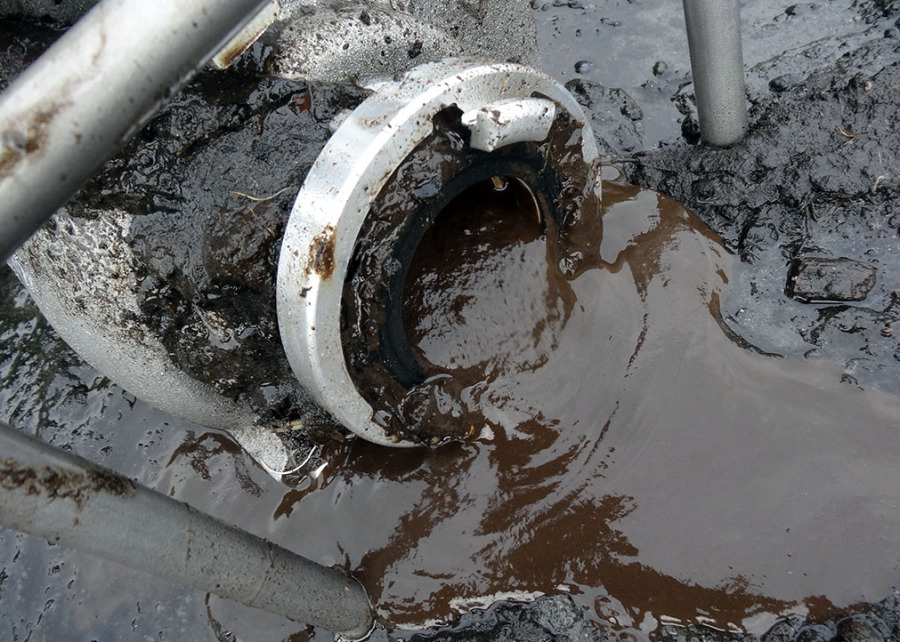

Nur wenige Pumpen haben im Ahrtal 24-7 über Tage und Wochen Schmutzwasser und Schlamm gepumpt. Die ATP 15R von Mast hat dort in Sachen Stabilität und Zuverlässigkeit Maßstäbe gesetzt.

Wer mit einer ATP-R der 10/15er Reihe von Mast Flachsaugen will, braucht den passenden Kellersaugkorb. Dann klappt auch ein Start bei nur 4 Zentimeter Wassertiefe. Einfach mal da loslegen wo Andere längst einpacken.

Einsatzbereich der Mast Abwassertauchpumpe ATP 15R (400V)

  • Flüssigkeitstemperatur: ≤ 60°C
  • Eintauchtiefe: 20 Meter
  • pH Wert Flüssigkeit 5-8
  • Flüssigkeitsdichte: ≤ 1,1 kg/ dm³
  • Einsatz Feuerwehr bei Hochwasserlagen
  • Einsatz THW bei Großschadenlagen
  • Umpumpen von ungeklärtem Schmutz- und Abwasser mit Schlammbeimengungen
  • zur schnellen Wasserschadenbeseitigung im kommunalen Einsätzen
  • Einsatz iin Klärwerken
  • Einsatz im Hochwasserschutz bei Überschwemmungn
  • mit externer Schwimmersteuerung im autonomen Betrieb zu betreiben

Technische Daten

  • Fördermenge (Qmax): 1600l/min. / 96.000l/std.
  • Leistungsgewicht 42 Liter/Kg
  • Förderhöhe (Hmax): 20m
  • Förderstrom Q l/min bei Förderhöhe H m (WS): 1600l min/ 0m , 1240l min/ 5m , 810l min/ 10m , 330l min/ 15m , 0l min/ 20m
  • Motor: 3~400V Drehstrom, 50Hz
  • Leistung: P1 / P3,1 / 2,6 kW
  • Nennstrom: 5,4 A
  • Gewicht (gesamt)  39 Kg Komplett (incl. Anschlussleitung)
  • Abmessungen: 460mm x B 260mm x H 430mm
  • Anschlussgröße: G3" G 2" (Saugseite/Druckseite)
  • Kupplung Storz-B
  • Korndurchlass:  Ø 65 mm
  • Anschlussleitung: H 07 RN-F 4G 1,5 (20 Meter)
  • Anschlussstecker: CEE 16A Ein/Aus-Schalter 5-Polig IP45 (IP 67 optional)

Werkstoffe

  • Motorgehäuse: Aluminiumlegierung nach DIN EN 1706*
  • Rotorwelle: nichtrostender Stahl 1.4021
  • Schrauben: nichtrostender Stahl A 2
  • Pumpengehäuse: Aluminiumlegierung nach DIN EN 1706*
  • Edelstahlrahmen: nichtrostender Stahl 1.4301
  • Laufrad: Sondergusseisen nach DIN EN 1563**
  • Dichtungen: mineralölbeständige Elastomere
  • Wellenabdichtung: Gleitringdichtung Kohle / Keramik

* meerwasserbeständig, korrosionsfrei , ** verschleißfest, unzerbrechlich

Die wichtigsten Eigenschaften der mast Abwassertauchpumpe ATP15R

  • Motorvollschutz mit Drehrichtungsautomatik
  • vergossener Motor
  • Phasenausfallschutz /Bedienerschutz (beim fehlen einer Phase startet die Pumpe nicht)
  • öl-/silikonfrei
  • wartungsfrei
  • Wiederanlaufsperre
  • Trockenlaufsicher
  • vollautomatische Dichtungsüberwachung
  • Temperaturschutz durch PTC Thermistor
  • Flachsaugen mit Mast Kellersaugkorb mit Rückschlagklappe (Ø 65 mm)
  • als Tandempumpe zur Druckverstärkung nutzbar
  • Anschlussleitung mit integrierter Zugentlastung
  • Wiederanlaufsperre (Sicherheitseinrichtung die ein plötzliches Wiederanlaufen verhindert)
  • Anschlussleitung mit Zugentlastung (sehr leicht auszuwechsel)
  • leicht zugängliche Kontrollöffnung der Gleitringdichtung
  • Druckausgang 360° drehbar (Druckausgänge in 45° und 90° erhältlich)

Anwender

  • Abwasserverbände
  • Fischzuchten
  • Feuerwehren
  • Technisches Hilfswerk
  • Hochwasserschutz
  • Stadtwerke
  • Talsperren
  • Tiefbaufirmen
  • Teichbaubetriebe
  • Privater Hochwasserschutz

Lenzarbeiten mit einer Mast ATP 15R 400V

THW Einheiten setzen die Mast Abwassertauchpumpe ATP15R (400V) u. a. für Lenzarbeiten aus Kellern, Schiffen und Schächten ein. Gerade dort, wo die großen Havariepumpen nicht in Stellung gebracht werden können, kommt diese beeindruckende Pumpe zum Einsatz. Je nach Distanz oder Höhenunterschied kann sie in offener oder geschlossener Schaltreihe betrieben werden. Es ist auch nicht unüblich, THW-Einheiten einfach zwei Abwassertauchpumpen der Ausführung ATP 15 R in Reihe (Tandembetrieb) einsetzen. Dieser taktische Vorteil macht sich gerade bei schwer zugänglichen Einsatzstellen bezahlt, wo oftmals keine technische Alternative greift. Im Einsatz kann die Pumpe eingetaucht als auch mit Saugkorb in Trockenaufstellung eingesetzt werden.

Durchdachtes Rahmenkonzept

Der die Mast Abwassertauchpumpe ATP15R umschließende Edelstahlrahmen dient zugleich als Positionshilfe und als Anschlagpunkt für Feuerwehrarbeitsleinen. Für den Transport an die Einsatzstelle erleichtert der Rahmen zudem das Tragen erheblich. Das durchdachte Rahmenprinzip ermöglicht es, die Pumpe an den Stirnseiten und in engen Bereichen bequem an den Längsseiten zu tragen. Er ist an den Ecken abgerundet und bietet dadurch einen angenehmen Tragekomfort und reduziert beim Ablassen in Schächte und Öffnungen das "verhaken" der Pumpe an Engstellen.

Kein Abknicken von Schläuchen

Zum Teil haben Anwender der Mast Abwassertauchpumpe ATP15R keinen Platz für formstabile Schläuche auf den Einsatzfahrzeugen. Um ein Abknicken beim Einsatz von Druckschläuchen zu verhindern, benötigen Sie keinen zusätzlichen Storz Rohrbogen. Hier besteht die Möglichkeit preisneutral einen 90° Bogen (360° drehbar) ab Werk gleich mitzubestellen. Für alle bereits in ihrem Besitz befindlichen Mast Abwassertauchpumpen des Typs ATP 15R mit 45° Bogen bieten wir den 90° Bogen auf Wunsch auch ohne Flansch und Storz Kupplung zum Nachrüsten an. Professionelle Anwender besitzen beide Rohrbögen, um vor Ort bei Bedarf schnell zu tauschen, was in ca. 2 Minuten erledigt ist.
