Mast Abwassertauchpumpe ATP-20R (400V) die Schlammpumpe

Der Hecht im Karpfenteich. Unschlagbar auf kurze Distanzen füllt die ATP 20R auch problemlos einen 6"Schlauch (152mm). Sie ist wie alle elektrisch betriebenen MAST-Pumpen äußerst vibrationsarm und auch an kleinen Notstromaggregaten zu betreiben. Diese Pumpe ist nicht durch Zufall bei Feuerwehren und besonders im Katastrophenschutz weltweit anzutreffen. Sie wird von Spezialisten geschätzt, weil sie jeder gestellten Aufgabe gerecht wird und zu dem mit „Bordmitteln „ wieder in Stand gesetzt werden kann. Geübte Techniker benötigen für eine vollständige Überholung einer Mast Abwassertauchpumpe ATP 20R nur ca. 90 Minuten. In Deutschland ist sie bei jeder größeren Hochwasserlage anzutreffen. Weil diese Pumpe auch vom THW und sehr vielen Feuerwehren eingesetzt wird, ist sie auch Bestandteil vieler Hochwasserschutzmodule und auf entsprechenden Hochwasserschutzcontainern verlastet. Schlamm, ganze Grassoden und komplette Wasserpflanzen mit Wurzelwerk sind für diese Pumpe nicht mal ansatzweise ein Problem. Hinzukommt das sehr gute Leistungsgewicht von 51Liter/ Kilo. Das umfangreiche Zubehör macht diese zuverlässige Pumpe zu einem sehr schlagkräftigen Werkzeug. Für lange Wegstrecken können mehrere Pumpen in Reihe geschaltet werden um Wasser mit hohem Schlammanteil über lange Wegstrecken zu befördern.

Art. Nr. 41320R





Kaufpreis

Schlamm/Abwassertauchpumpe

Mast ATP 20R

4.520,10 €

(Preise inkl. gesetzlicher MwSt., zzgl. Versand)

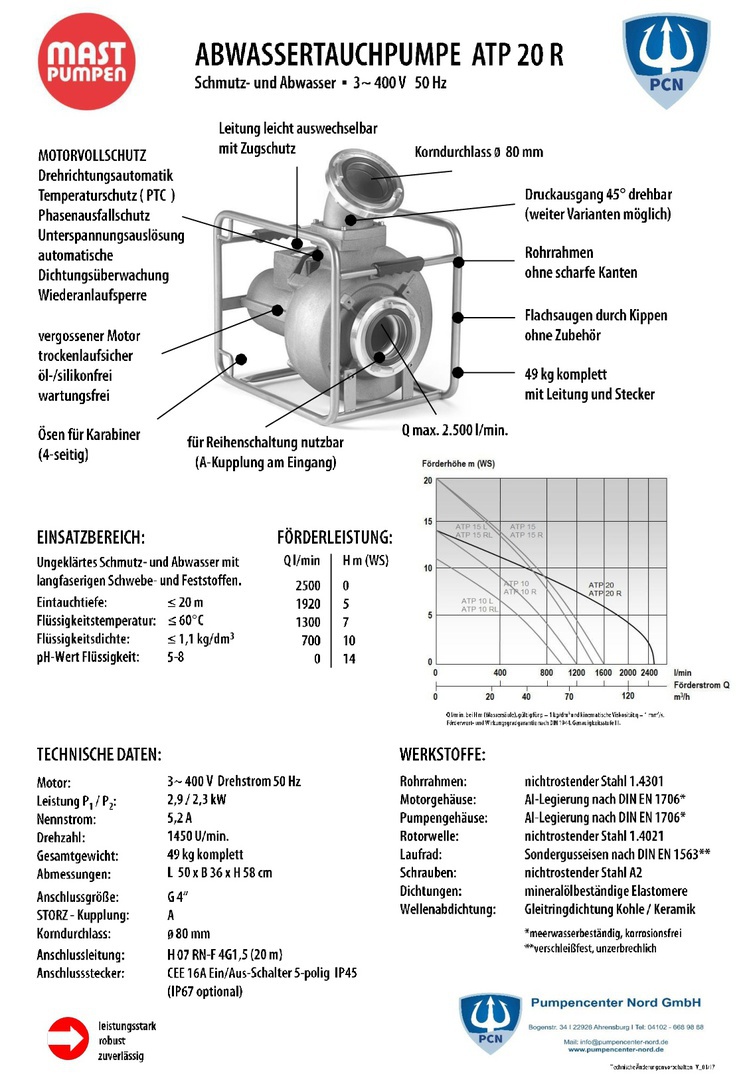

ATP20R.pdf
PDF-Dokument [434.5 KB]

Einsatzbereich der Mast Abwassertauchpumpe ATP 20R (400V)

  • Flüssigkeitstemperatur: ≤ 60°C
  • Eintauchtiefe: 20 Meter
  • pH Wert Flüssigkeit 5-8
  • Flüssigkeitsdichte: ≤ 1,1 kg/ dm³
  • Umpumpen von ungeklärtem Schmutz- und Abwasser mit Schlammbeimengungen
  • zur schnellen Wasserschadenbeseitigung im kommunalen Einsätzen
  • Einsatz in Klärwerken
  • Berufsfeuerwehren
  • Werkfeuerwehren zum Schadenabwehr
  • Freiwilligen Feuerwehren in Hochwasserschutzmodulen
  • Bei Katastropheneinheiten im Europa erfolgreich im Einsatz
  • Einsatz im Hochwasserschutz weltweit
  • zum Umpumpen von Schlamm
  • für die Teichentschlammung
  • mit externer Schwimmersteuerung im autonomen Betrieb zu betreiben

Technische Daten

  • Fördermenge (Qmax): 2400l/min. / 144.000l/std.
  • Leistungsgewicht 51 Liter/Kg
  • Förderhöhe (Hmax): 14m
  • Förderstrom Q l/min bei Förderhöhe H m (WS): 2400l min/ 0m ,1920l min/ 5m ,1300l min/ 7m ,700l min/ 10m , 0l min/ 14m
  • Motor: 3~400V Drehstrom, 50Hz
  • Leistung: P1 / P2,9 / 2,3 kW
  • Nennstrom: 5,2 A
  • Gewicht (gesamt)  47 Kg Komplett (incl. Anschlussleitung)
  • Abmessungen: L 500mm x B 360mm x H 580mm
  • Anschlussgröße: G4" (Saugseite/Druckseite)
  • Kupplung Storz-A
  • Korndurchlass:  Ø 80 mm
  • Anschlussleitung: H 07 RN-F 4G 1,5 (20 Meter)
  • Anschlussstecker: CEE 16A Ein/Aus-Schalter 5-Polig IP45 (IP 67 optional)

Werkstoffe

  • Motorgehäuse: Aluminiumlegierung nach DIN EN 1706*
  • Rotorwelle: nichtrostender Stahl 1.4021
  • Edelstahlrohrrahmen: nichtrostender Stahl 1.4301
  • Schrauben: nichtrostender Stahl A 2
  • Pumpengehäuse: Aluminiumlegierung nach DIN EN 1706*
  • Laufrad: Sondergusseisen nach DIN EN 1563**
  • Dichtungen: mineralölbeständige Elastomere
  • Wellenabdichtung: Gleitringdichtung Kohle / Keramik

* meerwasserbeständig, korrosionsfrei , ** verschleißfest, unzerbrechlich

Die wichtigsten Eigenschaften der Mast Abwassertauchpumpe ATP20 R

  • Motorvollschutz mit Drehrichtungsautomatik
  • vergossener Motor
  • Phasenausfallschutz /Bedienerschutz (beim fehlen einer Phase startet die Pumpe nicht)
  • öl-/silikonfrei
  • wartungsfrei
  • Wiederanlaufsperre
  • Trockenlaufsicher
  • vollautomatische Dichtungsüberwachung
  • Temperaturschutz durch PTC Thermistor
  • Flachsaugen mit Storz B-C Übergangstück am Saugeingang
  • als Tandempumpe zur Druckverstärkung nutzbar
  • Anschlussleitung mit integrierter Zugentlastung
  • Wiederanlaufsperre (Sicherheitseinrichtung die ein plötzliches Wiederanlaufen verhindert)
  • Anschlussleitung mit Zugentlastung (sehr leicht auszuwechsel)
  • leicht zugängliche Kontrollöffnung der Gleitringdichtung
  • Druckausgang 360° drehbar (Druckausgänge in 45° und 90° erhältlich)

Anwender dieser Schlammpumpe

  • Kommunale Abwasserverbände
  • Golfplätze
  • große Privatliegenschaften
  • Fischzuchten
  • Spezialgewerbe
  • Hafenanlagen
  • Militär
  • Wasser- und Schiffartsämter
  • ausländische Katastrophenschutzeinheiten
  • THW
  • Feuerwehren (Hochwasserschutz)
  • Klärwerke
  • Zweckverbände

Durchdachtes Rahmenkonzept

Soviel wie nötig - so wenig wie möglich.

Ein Produkt so anwenderfreundlich zu gestalten spiegelt den Leitsatz der Entwicklungsabteilung bei der Firma Mast Tauchpumpen wieder. Der die Mast Abwassertauchpumpe ATP20R umschließende Edelstahlrahmen ist stabil und sehr leicht zugleich. Er soll als Positionierungshilfe dienen aber auch die Möglichkeit bieten, die Pumpe an verschiedenen Punkten für unterschiedliche Einsätze mit Arbeitsleinen zu sichern. Ein Hauptaugenmerk bei der Konstruktion lag auf dem Tragekomfort für Einsatzkräfte. Der Rahmen verfügt über abgerundete Ecken, wodurch es sehr komfortabel ist, die Pumpe zu positionieren. Der entsprechend gewählte Durchmesser der Edelstahlrohre gewährt einen guten Kraftschluss an den Längsrohren beim Tragen an Engstellen durch zwei Personen. Für den Transport durch zwei Personen wurden für den benutzerfreundlichen Tragekomfort zusätzlich ergonomisch geformte Griffe an den Stirnseiten angebracht. Diese erhöhen bei Schlamm, Wasser und Schmutz durch einen guten Kraftschuss zusätzlich die Sicherheit beim Transport.

Kein Abknicken von Schläuchen

Einige Anwender der Mast Abwassertauchpumpe ATP20R keinen Platz für formstabile Schläuche auf den Einsatzfahrzeugen. Um ein Abknicken beim Einsatz von Druckschläuchen zu verhindern, benötigen Sie keinen zusätzlichen Storz Rohrbogen. Hier besteht die Möglichkeit, preisneutral einen 90° Bogen (360° drehbar) ab Werk gleich mitzubestellen. Für alle bereits in ihrem Besitz befindlichen Mast Abwassertauchpumpen des Typs ATP 20R mit 45° Bogen bieten wir den 90° Bogen auf Wunsch auch ohne Flansch und Storz Kupplung zum Nachrüsten an. Professionelle Anwender besitzen beide Rohrbögen, um vor Ort bei Bedarf schnell zu tauschen, was in ca. 2 Minuten erledigt ist.

Wir haben nur B-Schläuche! ein schwammiges Argument

Viele mögliche Anwender einer Hochwasserschutzkomponente scheuen vor dem Storz-A Anschluss der Mast ATP 20R zurück. Dieses ist oft mit dem nicht Vorhandensein von A-Druckschläuchen zu begründen. Zudem sind räumliche Kapazitäten zum Lagern und Transport an die Einsatzstelle zu berücksichtigen. Es gibt sogar Anwender, welche aus nicht nachvollziehbaren Gründen ihre Mast ATP 20R druckseitig mit nur einem B-Schlauch bestücken. Letztgenannte haben dadurch eine erhebliche Minderleistung ihrer Pumpe. In folgendes Bild möchten wir erklären, dass die Möglichkeit einer doppelten B-Leitung für oben genannte die monetär tragfähigste alternative Option ist.

Wie man dem Bild entnehmen kann, steht ein Anwender mit einer doppelten B- Leitung im Vergleich zu einem A-Schlauch gar nicht so schlecht da.

Große Spiralschläuche müssen nicht schlecht zu verlegen sein.

Das Thema Spiralschlauch an einer Mast ATP 20R ist eine weitere Problematik, welcher wir uns angenommen haben. Aufgrund von Biegeradius und Packmaß verwenden Feuerwehren oftmals Spiralschläuche in der Dimension A-102. Ein zusätzliches Problem ist die eingeschränkte Handhabbarkeit (Biegeradius) bei niedrigen Temperaturen. Wir liefern für die Mast Abwassertauchpumpe ATP 20 R hochflexible Spiralschläuche in der Dimension A-110, welche deutlich bessere Reibungsverluste (Mehrleistung) und kleinere Biegeradien wie übliche A-102 mm Spiralschläuche haben. Sie sind zudem auch bei Kälte deutlich besser zu verlegen (bis -40°C) und können problemlos in Gitterboxen verlastet werden.
