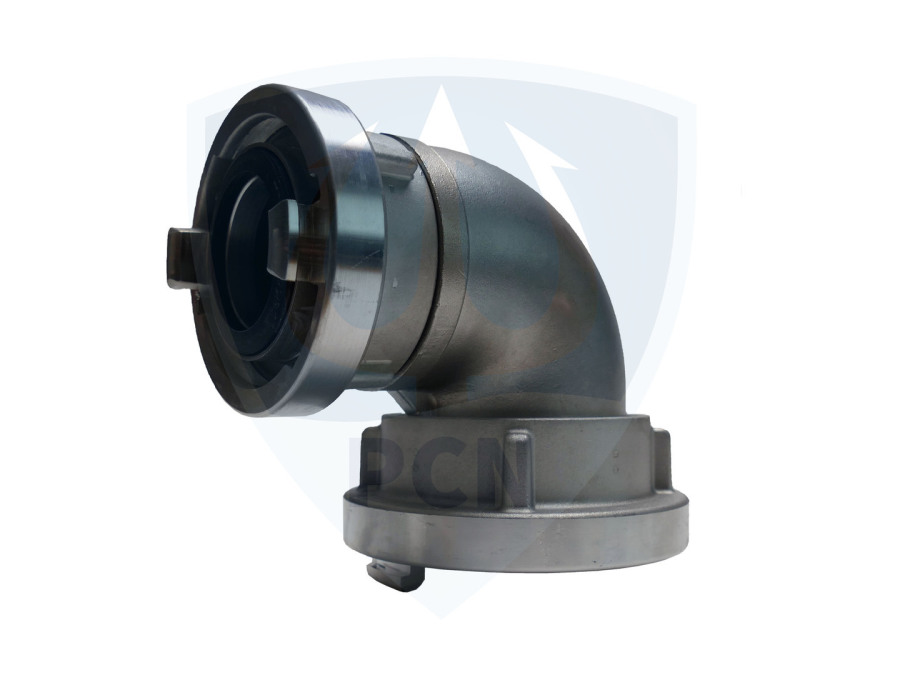

Rohrbögen für Mast Tauchpumpen

 Rohrbögen mit Storz Anschluss für Mast Tauchpumpen und viel anderen Anwendungen in 45° und 90°.



Alle Rohrbögen sind aus Edelstahl die Kupplungen sind geschmiedete Aluminiumkupplungen deutscher Hersteller. Die Knaggenmaße (Innenabstand zwischen den Knaggen), entsprechen bei allen Kupplungen den gängigen Anschlussmaßen.

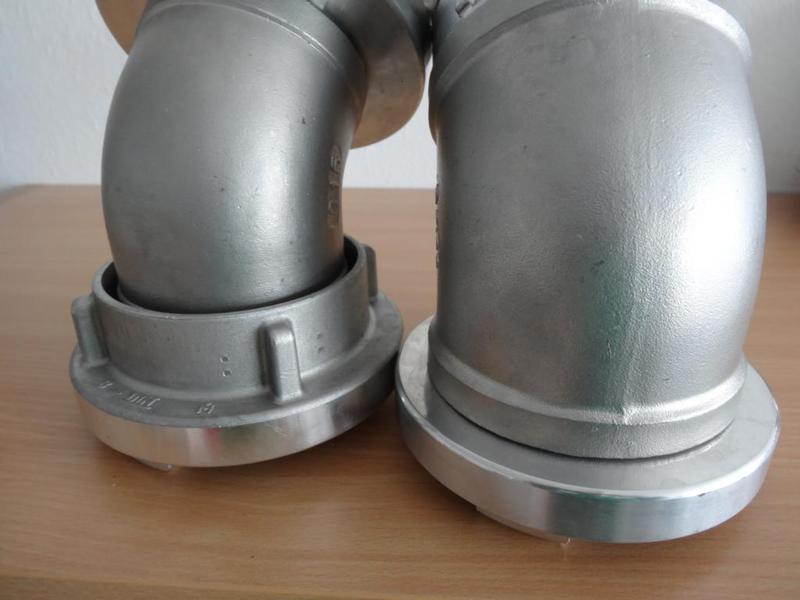

Unsere Rohrbögen haben auf der Seite der Festkupplung immer  aussenliegende Verriegelungsrippen. Es werden auch Rohrbögen angeboten, welche mit einer Festkupplung mit Aussengewinde bestückt sind. Diese mögen zwar der angebotenen Funktionsbeschreibung entsprechen, haben aber den Nachteil, dass es bei einer schwer zu lösenden Verbindung keine Möglichkeit gibt um einen Kupplungsschlüssel zu verwenden.

Hier eine beispielhafte Darstellung für die Verwendung von Aussengewindekupplungen. Es hat keine Möglichkeit einen Kupplungsschlüssel zum Einsatz zu bringen und wird spätestens bei einer zu lösenden Verbindung zu einem sehr großen Ärgernis für den Anwender. Wenn diese Armaturen üblicherweise auf Bildern angeboten und präsentiert werden, werden die Armaturen oftmals so abgelichtet, dass es dem Betrachter nicht möglich ist die verbaute Kupplung einwandfrei zu indentifizieren.

Rohrbögen Storz C 1,5" (38,1mm)

Unsere Rohrbögen  in 1,5"  mit Storz Kupplungen haben einen Knaggenabstand von 66 mm und sind somit zu den am Markt üblichen Storz C Kupplungen z. B. an C- Schläuchen kompatibel. Sie finden Verwendung bei kleineren Pumpen wie der Mast K5 oder in unserem Notfallbehälter Wasser um ein Abknicken von Druckschläuchen zu verhindern bzw. als Umlenkung an Tanks oder Behältern. Wir bieten alle Armaturen in dern Ausführungen fest/drehbar oder drehbar/drehbar an. Weitere Ausführungen auf Anfrage.

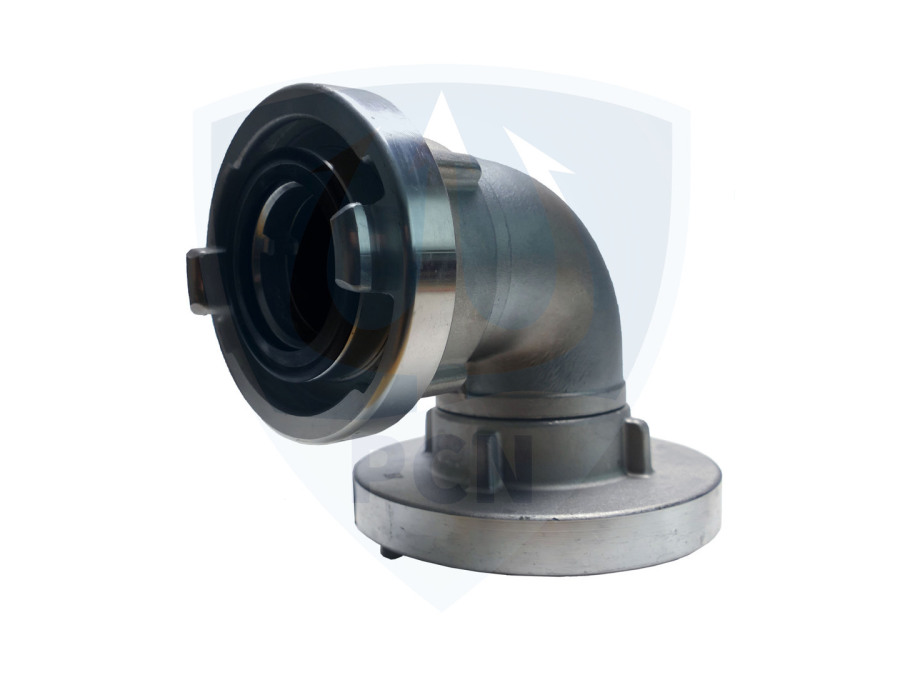

 fest - drehbar



 drehbar - drehbar

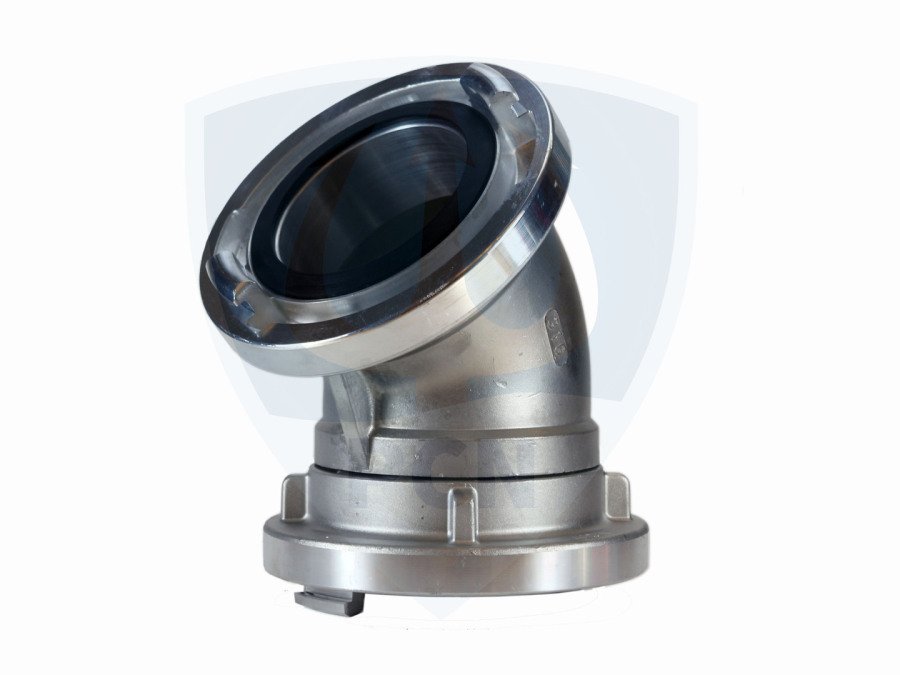

 fest - drehbar



 drehbar - drehbar



Rohrbögen Storz C 2" (50,8mm)

Diese kleinen robusten Rohrbögen passen hervorragend auf Die Mast T6, Mast T6L und  mittels B-C Übergangsstück oder mit an der Pumpe nachgerüsteter C Festkupplung auf die Mast TP 4-1. Ein Abknicken von C - Druckschläuchen wird der 90° Umlenkung erheblich reduziert.

 fest - drehbar



drehbar - drehbar

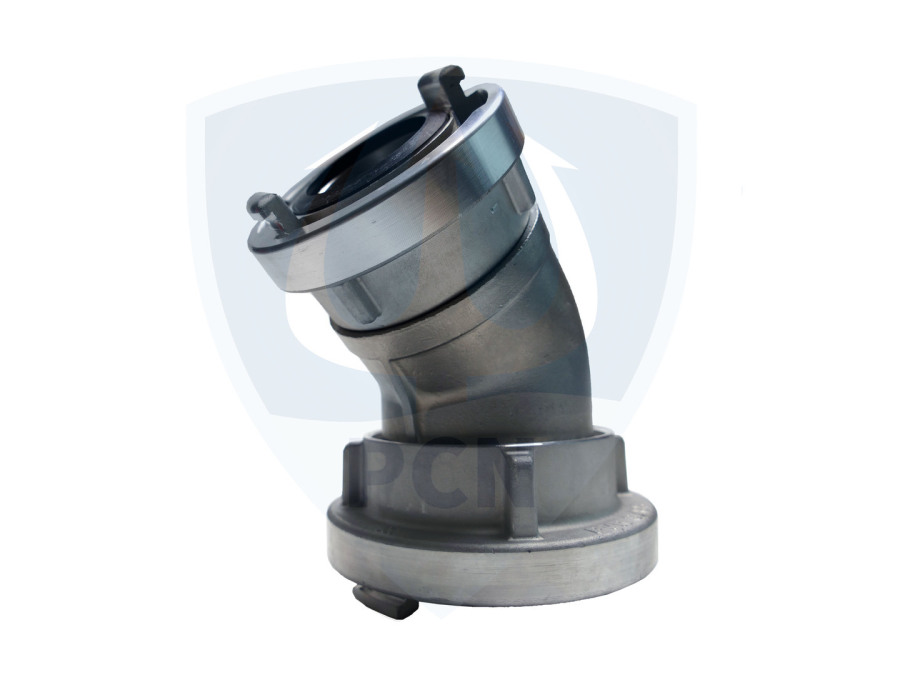

 fest - drehbar



drehbar - drehbar



Rohrbögen Storz B 2,5" (75mm)

Diese Rohrbögen haben einen freien Durchgang von 75 mm und die verbauten B - Storzkupplungen einen Knaggenabstand von 89mm. Diese Armaturen kommen bei allen Mast Tauchpumpen mit Storz B Anschluss zum Einsatz und reduzieren deutlich das abknicken angeschlossener Druckschläuche und sind die Alternative zu unseren formstabilen Spiralschläuchen. Sie werden aufgrund ihrer Stabilität alternativ auch als Umlenkung an Engstellen zum befördern von Feststoffen eingesetzt.

Passende Mast Tauchpumpen: Mast TP 4-1, Mast TP 8-1, Mast TP 8-1N , Mast T12, Mast T16, Mast NP 8, und Mast NP 12.

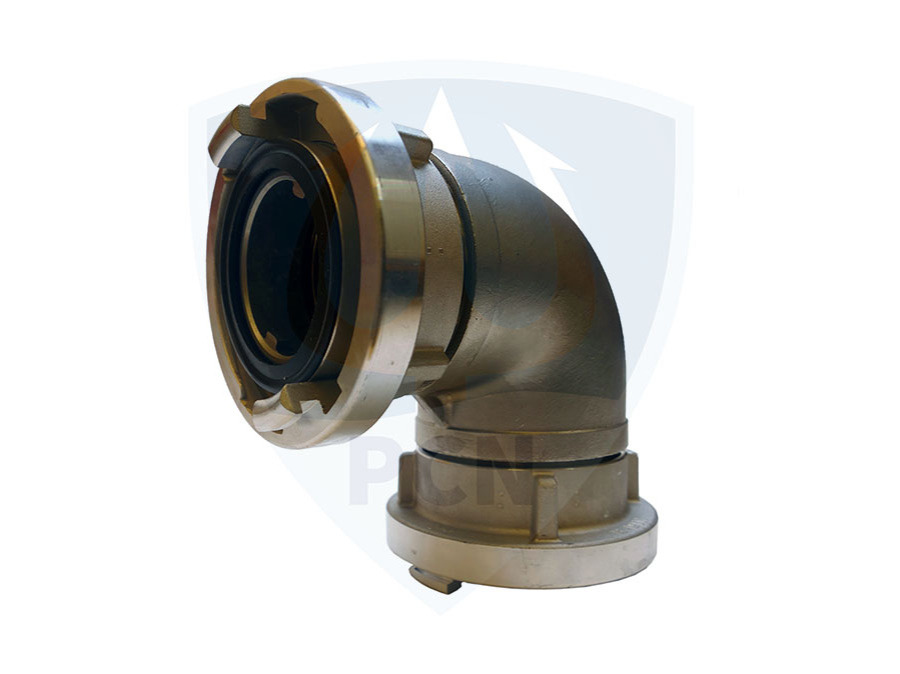

 fest - drehbar



drehbar - drehbar



 fest - drehbar



drehbar - drehbar



Rohrbögen Storz B 3,2" PCN

 Storz Rohrbögen B -PCN mit einem freiem Durchgang von über 80mm. Mit diesen Armaturen werden Reibungsverluste in der Umlenkung erheblich reduziert und ein verstopfen  nahezu ausgeschlossen. Mit einem Knaggenabstand der verbauten Storz Kupplungen von 89mm sind auch diese Armaturen zu allen Standard B- Kupplungen kompatibel. Gerade im Tauchpumpeneinsatz,  wo es auf Leistung ankommt reduzieren diese Ausführungen die Verluste in der Strömungsumlenkung im verhältnis zur 2,5" Ausführung deutlich. Daher findet man diese Bögen auch häufig beim Transport von Feststoffen an. Diese Bögen sind die optimale Wahl für alle Mast Tauchpumpen mit einer Leistung von mehr als 1000 Liter in der Minute und dort wo es auf Leistung ankommt. Mögliche Mast Pumpen Mast TP 8-1N,  Mast T12, Mast T 16, mast TP 8-1 PCN Ausführung.

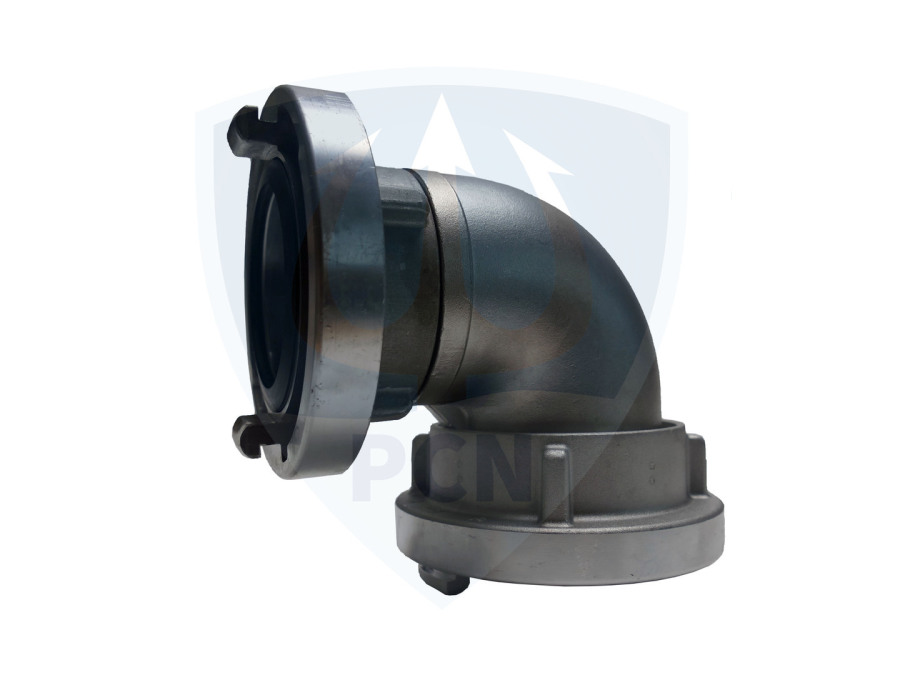

 fest - drehbar



drehbar - drehbar



fest - drehbar



drehbar - drehbar



Rohrbögen Storz A (110mm)

Mit einem Knaggenabstand von 133mm der verbauten Storz Kupplungen sind diese robusten Armaturen mit einem einem freien Durchgang von 110 Millimetern äußerst verlustarm in der Umlenkung. Sie werden für die größeren Mast Tauchpumpen  wie Mast TP 15-1 und Mast ATP 20 verwendet.  Aufgrund der langlebigen Verarbeitung werden sie häufig beim Einblasen als Umlenkung verwendet.

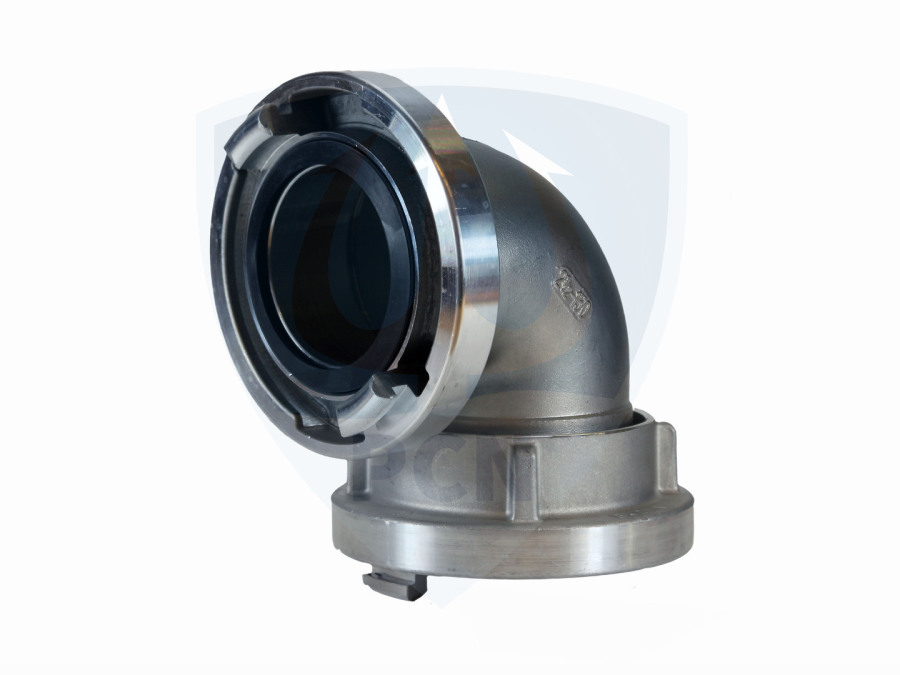

 fest - drehbar



drehbar - drehbar

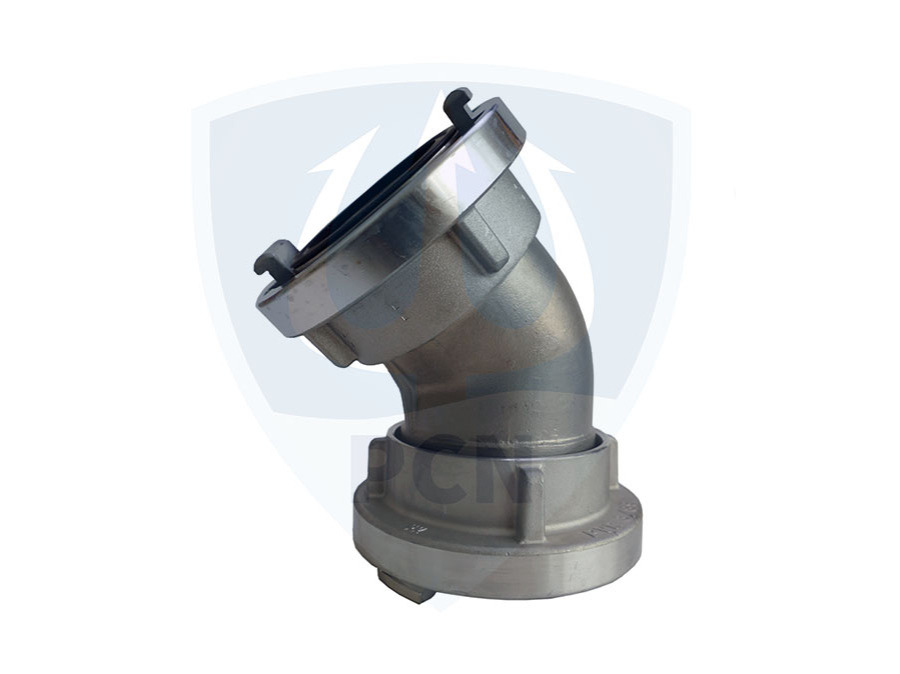

 fest - drehbar



drehbar - drehbar
